ThermoCooler HP

Integreret reversibel varmepumpe med trinløs køle- og varmeeffekt

Den reversible varmepumpe ThermoCooler HP kan integreres i vores Envistar Top- og Envistar Flex-anlæg.

Hvorfor vælge ThermoCooler HP?

ThermoCooler HP er den optimale integrerede reversible varmepumpe til Envistar-serien.

Alle dele til den integrerede reversible varmepumpe er indbygget i en moduldel, der placeres i ventilationsanlægget. Det betyder, at du får en totalløsning til opvarmning af ventilationsluft og komfortkøling i ét anlæg. Da alt er integreret i ventilationsanlægget, er der hverken brug for eftervarmeflade, shuntgrupper eller udendørs køleinstallationer. Installationen er færdiggjort, CE-mærket og som altid prøvekørt i vores testanlæg inden levering.

Et anlæg med integreret reversibel varmepumpe er mere energieffektivt end en traditionel køleinstallation med ekstern kølemaskine og varmeflade.

ThermoCooler HP – Smart ventilation skaber nye muligheder

7 størrelser til Envistar Top

Luftmængde: 900–10 000 m³/h
Køleeffekt: 3–49 kW

14 størrelser til Envistar Flex

Luftmængde: 900–37 500 m³/h
Køleeffekt: 3–49 kW

Høj EER og COP

EER op til 6,0 i kølingen
COP 6–15 i forbindelse med komfortvarme, afhængigt af udetemperatur

CE-mærket

Komplet CE-mærket køle- og varmeinstallation

Omkostningseffektiv

Lave installations- og driftsomkostninger

IV Produkt Cloud

Kan styres og overvåges via skytjeneste

Udforsk IV Produkt Cloud

Easy Access

Korte byggelængder for nem indtransport og mindre installationsplads

Variable luftmængder

Optimal til store variable luftmængder (VAV)

Frigør tagflader

Kræver ingen installationer udendørs

Uden afrimning

Intet behov for afrimning

Luftmængdeområder for Envistar Top med ThermoCooler HP

m³/hm³/s


	Ecodesign Teknisk maks	Reversibel varmepumpe
28
22
17
12
10
09
06
	m³/h 0 1800 3600 5400 7200 9000 10800

Luftmængdeområder for Envistar Flex med ThermoCooler HP

m³/hm³/s


	Ecodesign Teknisk maks	Reversibel varmepumpe
1280
1080
980
850
740
600
480
400
360
300
240
190
150
100
	m³/h 0 8260 16520 24780 33040 41300

Filtrer inden for ThermoCooler HP

m³/hm³/s

Sammenlign

Vis alle størrelser

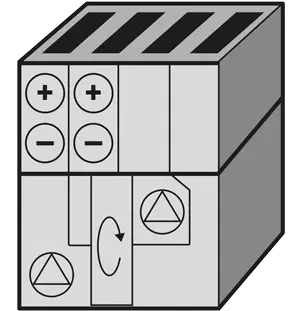

Envistar Top med roterende gjenvinner og ThermoCooler HP

Luftmængde

Min.:900m³/h

Maks.:10800m³/h

Envistar Flex med roterende gjenvinner og ThermoCooler HP

Luftmængde

Min.:900m³/h

Maks.:41300m³/h

Tekniske dataforThermoCooler HP

Her finder du mål og vægt samt effekt- og ydelsesoplysninger for ThermoCooler HP.

m³/hm³/s

Størrelse	Køleenergi-genvinding				Vægt (kg)	Systemspænding
Størrelse	Køleenergi-genvinding	Bredde	Højde	Længde	Vægt (kg)	Systemspænding
100-2V	-	1360	1090	790	220	400VAC
100-4V	Ja	1360	1090	-	-	400VAC
150-2V	-	1460	1470	790	260	400VAC
150-4V	Ja	1460	1470	-	-	400VAC
190-2V	-	1740	1470	790	290	400VAC
190-4V	Ja	1740	1470	-	-	400VAC
240-2V	-	1740	1686	790	310	400VAC
240-4V	Ja	1740	1686	-	-	400VAC
300-2V	-	1956	1686	790	370	400VAC
300-4V	Ja	1956	1686	-	-	400VAC
360-1V	-	1956	2060	890	425	400VAC
360-2V	-	1956	2060	890	425	400VAC
400-1V	-	1740	2060	890	400	400VAC
400-2V	-	1740	2060	890	400	400VAC
400-4V	Ja	1740	2060	-	-	400VAC
480-2V	-	2330	2060	890	510	400VAC
480-4V	Ja	2330	2060	-	-	400VAC
600-2V	-	2540	2270	890	630	400VAC
740-2V	-	2820	2675	890	740	400VAC
850-2V	-	2900	2935	890	790	400VAC
980-2V	-	3200	3085	890	900	400VAC
1080-2V	-	3340	3195	890	1260	400VAC
1280-2V	-	3520	3375	890	1380	400VAC

Tekniske data for relaterede produkter

Dokumentation forThermoCooler HP

Her finder du generel dokumentation for denne produktserie. Download de seneste versioner af produktbrochurer, brugsanvisninger, certifikater og andre dokumenter.

Dit ventilationsanlæg

Hvis du leder efter information om dit anlæg, så søg med ordrenummeret.

Søg

Dokument	Dokumenttype	Sprog	Version
Brochure ThermoCooler HP	Brochure	Dansk	1	4.2024
Drift og vedligeholdelse Thermocooler HP	Drift og vedligeholdelse	Dansk	04	5.2024
Idriftsættelsesprotokol AHU	Igangkøring	Dansk	06	12.2025
Monteringsanvisninger Envistar Flex	Monteringsanvisninger	Dansk	07	10.2025
Monteringsanvisninger Envistar Top	Monteringsanvisninger	Dansk	04	11.2023
BACnet addresses for ThermoCooler, examples en	Konfiguration og indstillinger	Engelsk	-	-
Modbus addresses for ThermoCooler, examples	Konfiguration og indstillinger	Engelsk	-	-
EPD Environmental Product Declaration – ThermoCooler HP	Certifikater og erklæringer	Engelsk	-	2025

Dokument	Dokumenttype	Sprog	Version		Download/Del
Indlæser…

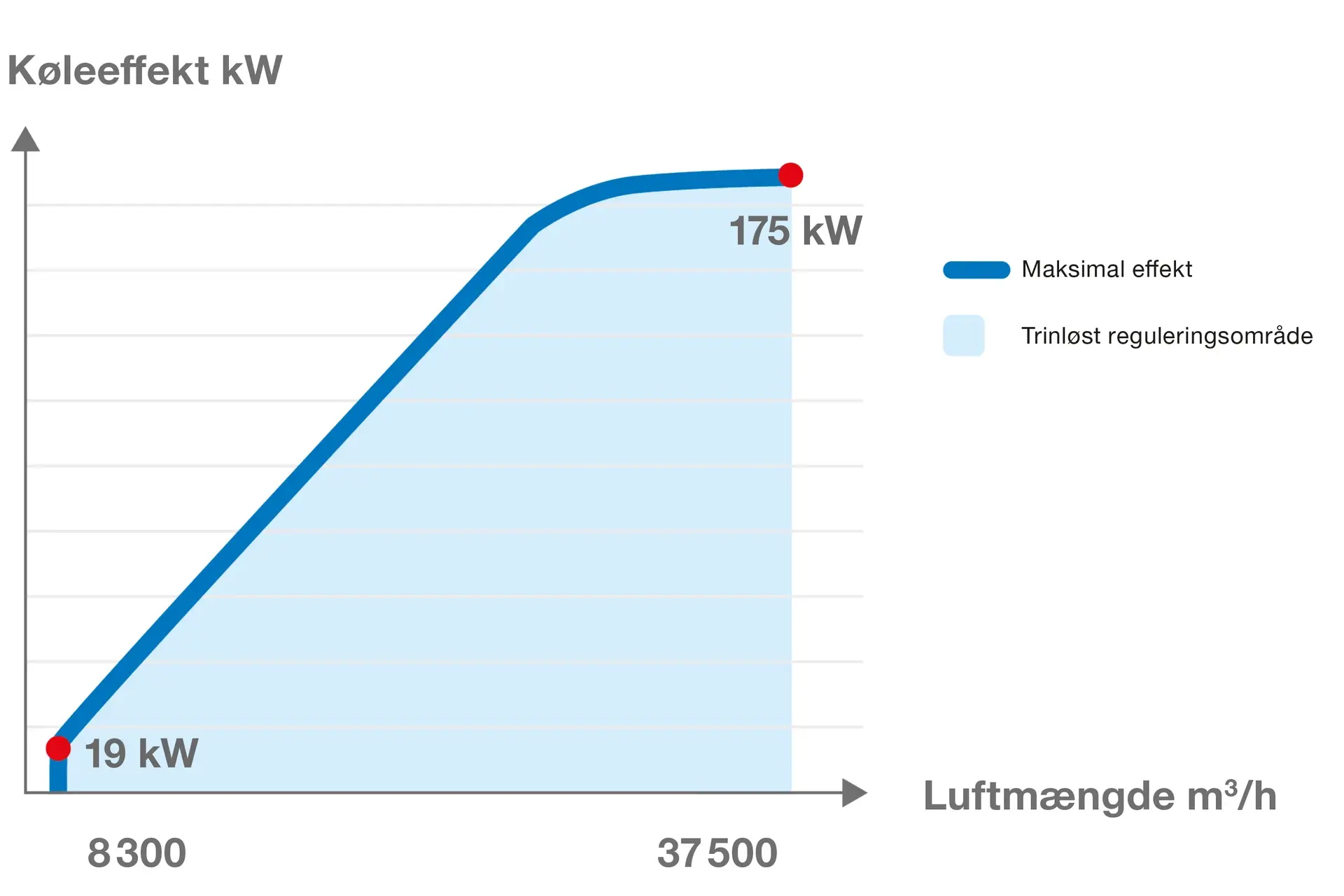

Eksemplet viser Envistar Flex med ThermoCooler HP i størrelse 1280.

Trinløs regulering

I visse bygninger varierer luftmængden meget, samtidig med at kravene til nøje regulering af indblæsningstemperaturen er høje. ThermoCooler HP opfylder kravene gennem trinløs regulering af køle- og varmeeffekten via en frekvensomformer.

Fordelene ved trinløs regulering er:

lav minimumsluftmængde
den bedste regulering

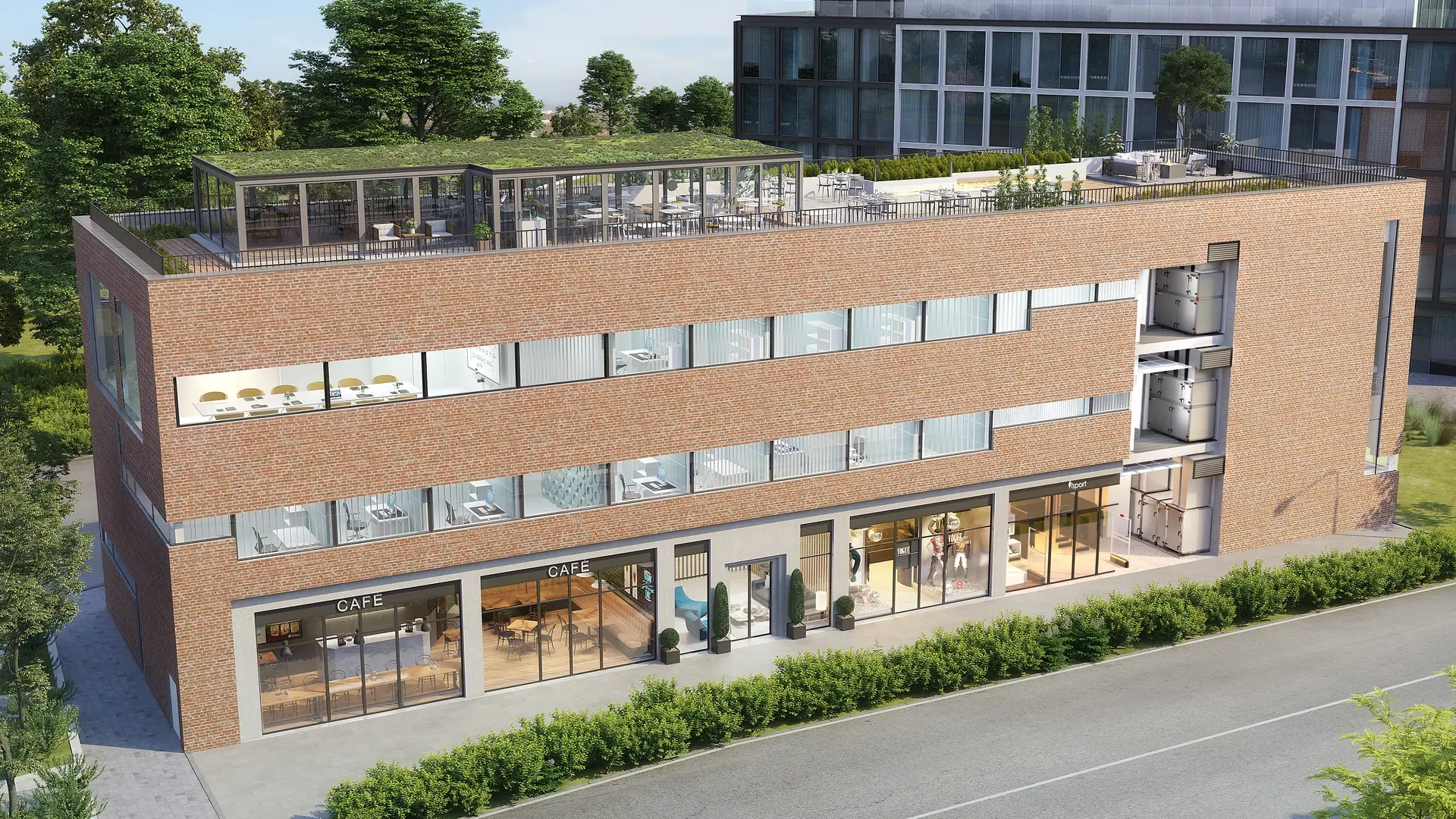

Spar gulvplads med toptilslutning!

For at få et behageligt indeklima installeres der ofte et ventilationsanlæg kombineret med en kølemaskine på bygningens tag. Ved i stedet at integrere ThermoCooler HP kan tagarealet anvendes til noget, der er langt bedre end installationer.

ThermoCooler HP fås også til vores Envistar Top-serie, som sparer gulvplads. Et eksempel fra et nybyggeri viser, at besparelsen er så meget som 20 kvm, når tre toptilsluttede anlæg installeres, i forhold til et gavltilsluttet.

De samlede byggeomkostninger kan blive betydeligt lavere eller give mulighed for et større område, der kan lejes ud.

Se videoen om topforbundne Envistar Top med den integrerede reversible varmepumpe ThermoCooler HP

Nem indbaksning af Envistar Flex
med ThermoCooler HP

Takket være de smarte løsninger med split design til den roterende varmeveksler og den reversible varmepumpe ThermoCooler HP, transporteres dette store aggregat let gennem en standarddør. For mere info, se videoen og få nogle nyttige tip undervejs!

Luftmængde 16 200 m³/h
Størrelse samlet: B 2 220 × H 2 465 × L 3 760 mm
Delt i: 11 moduler
Dør størrelse: 2 100 × 900 mm

Læs mere om Easy Access

Fuld kontrol med IV Produkt Cloud

IV Produkt Cloud er en cloudtjeneste til vores ventilationsanlæg med integreret automatik, hvor du og dine kolleger kan holde styr på jeres anlæg uanset, hvor I befinder jer.

Altid tilgængelig, hvis der er en internetopkobling
Oplysninger om alle anlæg samlet ét sted
Alarmovervågning via computer eller smartphone
Mulighed for at analysere og hurtigt reagere
Kontrol over indeklimaet i dine ejendomme overalt og når som helst

Læs mere om IV Produkt Cloud

Fordele ved IV Produkt Cloud

Referenceprojekter for ThermoCooler HP

Ejendomsejer forventes at spare 1 million kWh/år ved at udskifte ældre ventilationsanlæg

For at imødekomme fremtidens krav investerer Skandia Fastigheter i ny ventilation i shoppingcentret Nova Lund – med målet om at rykke fra energiklasse D til A.

Reference

Effektiv ventilation og bevaret arkitektur

I 1931 blev der udskrevet en arkitektkonkurrence om, hvem der skulle tegne det nye rådhus i Sønderborg. Arkitekten Holger Mundt vandt, og han fik opgaven at udforme den nye bygning, der stod klar i 1933. Det blev et storværk inden for dansk nyklassicisme. Den traditionelle bygning, der ligger på Rådhustorvet, har siden da været et administrativt centrum for Sønderborg Kommune

Reference

Et møde, som gjorde en forskel

En kontorejendom i Göteborg skulle have udvidet ventilationssystemet, og komfortkøling var med i projektet. I sidste ende blev løsningen noget helt andet end en traditionel installation.

Reference
